ESP32を用いたセンサーデータ送信サンプル

ここで行うこと

  • サンプルとして、温度・湿度センサーを用いてデータを送信し、グラフを作成するサンプルを作成します。 簡易的に温度・湿度APIを用いたサンプルコードはこちらを参照してください。

必要なもの

  • ESP32
  • USBケーブル（データ転送用）
  • 温度・湿度センサー(DHT11など)
  • ジャンパーワイヤー
  • ブレッドボード（オプション）

手順

  1. ESP32開発環境のセットアップ（PlatformIO）
  2. 温度・湿度センサーを接続/取得
  3. データ送信サンプルを実行
  4. データ送信確認・グラフ作成
  5. (おまけ) OTA更新の設定

1. ESP32開発環境のセットアップ（PlatformIO）

PlatformIOを使用してESP32の開発環境をセットアップします。

PlatformIOのインストール

  1. PlatformIO IDEをダウンロード・インストール
    • Visual Studio Code拡張機能としてインストールする方法が推奨されます
  2. Visual Studio Codeを起動し、PlatformIO拡張機能が有効になっていることを確認

プロジェクトの作成

  1. PlatformIOのホーム画面から「New Project」を選択
  2. プロジェクト名を入力（例：esp32-miniviz）
  3. Boardとして「ESP32 Dev Module」を選択
  4. Frameworkとして「Arduino」を選択
  5. プロジェクトを作成
  6. (ボーレートは115200に設定してください)

platformio.iniファイルの例

[env:esp32doit-devkit-v1]
platform = espressif32
board = esp32doit-devkit-v1
framework = arduino
lib_deps = adafruit/DHT sensor library@^1.4.6
monitor_speed = 115200

必要なライブラリの追加

プロジェクトのplatformio.iniファイルに必要なライブラリを追加します。

2. 温度・湿度センサーを接続/取得

センサーの接続

DHT11などの温度・湿度センサーをESP32に接続します。

DHT11の接続例：

DHT11              ESP32
------             ----------------
(1) VCC  --------> 3.3V
(2) DATA --------> GPIO4
(3) NC   --------> -
(4) GND  --------> GND

3. データ送信サンプルを実行

Miniviz APIにデータを送信するESP32用のコードを作成します。

コードの作成

src/main.cppファイルに以下の内容を記述します（PROJECT_IDとTOKENは実際の値に置き換えてください）：

-> ESP32サンプルコードを参照してください。

ビルドとアップロード

  1. ESP32をUSBケーブルでPCに接続
  2. PlatformIOのターミナルから以下のコマンドを実行：
  3. シリアルモニターで動作を確認：

4. データ送信確認・グラフ作成

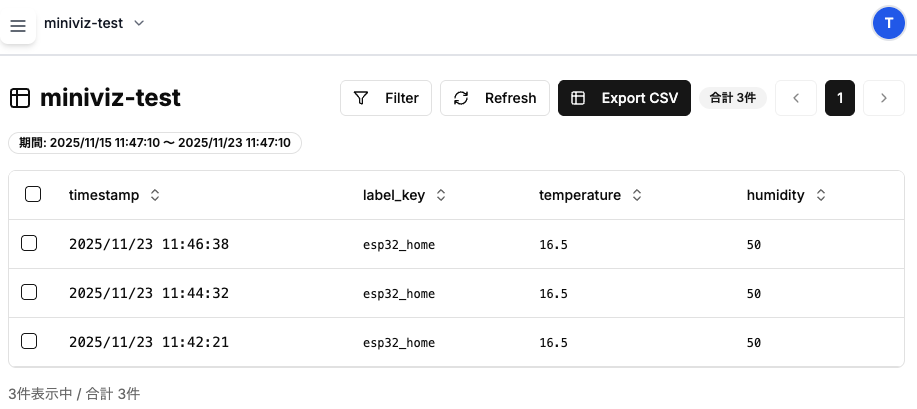

データ送信の確認

  1. MinivizのWebインターフェースにログイン
  2. Databaseメニューから送信されたデータを確認
  3. 温度・湿度のデータが表示されていることを確認

DATA_BASE_ESP32

グラフの作成

  1. Visualizeメニューからグラフを作成
  2. グラフタイプを選択（ラインチャート推奨）
  3. データソースとして温度・湿度を選択
  4. グラフが正常に表示されることを確認

詳細はクイックスタートの「5. グラフ作成」を参照してください。
