Raspberry Pi × USBカメラで画像を送る

ここで行うこと​

Raspberry PiとUSBカメラを接続してMinivizに画像を送信します。

CAUTION

画像送信機能は Proプラン限定 です。無料プランでは利用できませんのでご注意ください。

用意するもの・環境​

  • Raspberry Pi
  • USBカメラ
  • MinivizのプロジェクトIDとトークン

Raspberry PiとUSBカメラの接続

USBカメラを接続して lsusb コマンドを実行します。

pi@raspberrypi:~ $ lsusb
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 001 Device 002: ID 0424:2514 Microchip Technology, Inc. (formerly SMSC) USB 2.0 Hub
Bus 001 Device 003: ID 0424:2514 Microchip Technology, Inc. (formerly SMSC) USB 2.0 Hub
Bus 001 Device 004: ID 0424:7800 Microchip Technology, Inc. (formerly SMSC)
Bus 001 Device 007: ID 0411:02da BUFFALO INC. (formerly MelCo., Inc.) USB 2.0 Camera // これがUSBカメラ

USBカメラのデバイスファイルが確認できます。

$ ls /dev/video*
/dev/video0  /dev/video10  /dev/video12  /dev/video14  /dev/video16  /dev/video20  /dev/video22  /dev/video31
/dev/video1  /dev/video11  /dev/video13  /dev/video15  /dev/video18  /dev/video21  /dev/video23

カメラの映像を確認​

$ sudo apt-get install fswebcam
$ fswebcam -r 640x480 --no-banner image.jpg

画像を確認 (画質はイマイチですがとれています。) image

カメラの画像をMinivizに送信

  1. プロジェクトIDとトークンを取得
  2. 画像を送信するAPIを呼び出してサンプル画像を送信
  3. 問題がなければ、カメラの画像を送信するAPIを呼び出してカメラの画像を送信

1. プロジェクトIDとトークンを取得​

プロジェクトIDとトークンを取得します。

プロジェクト作成 -> プロジェクトIDとトークンを取得

アカウント

2. 画像を送信するAPIを呼び出してサンプル画像を送信​

API: リクエストボディに画像を送信

POST https://api.miniviz.net/api/project/{project_id}/image?token={token}

リクエストボディ

{
    "timestamp": 1717587812345,
    "label_key": "raspberry_pi_home",
    "image_name": "camera_001.jpg",
    "image_base64": "base64_encoded_image_data"
}

サンプル画像を送信(Python)​

#!/usr/bin/env python3
"""
figure image to miniviz
"""
import requests
import base64
import os
from datetime import datetime, timezone

# 設定
PROJECT_ID = "PROJECT_ID"
TOKEN = "TOKEN"
API_URL = "https://api.miniviz.net"
IMAGE_PATH = "image.jpg"
LABEL_KEY = "raspberry_pi_cam"

# 画像をbase64エンコード
with open(IMAGE_PATH, "rb") as f:
    image_data = f.read()
image_base64 = base64.b64encode(image_data).decode('utf-8')

# リクエスト送信
url = f"{API_URL}/api/project/{PROJECT_ID}/image"
payload = {
    "timestamp": int(datetime.now(timezone.utc).timestamp() * 1000),
    "label_key": LABEL_KEY,
    "image_name": os.path.basename(IMAGE_PATH),
    "image_base64": image_base64
}

try:
    response = requests.post(url, json=payload, params={"token": TOKEN})
    response.raise_for_status()
    print("✅ Send successful")
    print(response.json())
except requests.exceptions.HTTPError as e:
    print(f"❌ Error: HTTP {e.response.status_code}")
    print(e.response.text)
except Exception as e:
    print(f"❌ Error: {e}")

3. カメラの画像を送信​

サンプルコードが問題なければ、カメラの画像を送信します。

サンプルコード​

このガイドで使用したコードの完全版です。

#!/usr/bin/env python3
"""
Raspberry Pi USB Camera to Miniviz
"""
import requests
import base64
import os
import subprocess
import time
from datetime import datetime, timezone

# Miniviz configuration
PROJECT_ID = "PROJECT_ID"
TOKEN = "TOKEN"
API_URL = "https://api.miniviz.net"
LABEL_KEY = "raspberry_pi_cam"

# USB Camera configuration
DEVICE = "/dev/video0"
RESOLUTION = "640x480"
IMAGE_PATH = "image.jpg"

# Send interval (seconds)
SEND_INTERVAL = 60  # 1 minute

def capture_image():
    """Capture image with USB camera"""
    cmd = [
        "fswebcam",
        "-d", DEVICE,
        "-r", RESOLUTION,
        "--no-banner",
        "-S", "5",
        IMAGE_PATH
    ]
    print("[Info] Capturing image...")
    result = subprocess.run(cmd, capture_output=True, text=True)

    if result.returncode != 0:
        print(f"[Error] Capture failed: {result.stderr}")
        return False

    print("[Info] Image captured successfully")
    return True

def encode_image_to_base64(image_path):
    """Encode image file to base64"""
    with open(image_path, "rb") as f:
        image_data = f.read()
    return base64.b64encode(image_data).decode('utf-8')

def send_image_to_miniviz(image_path):
    """Send image to Miniviz API"""
    url = f"{API_URL}/api/project/{PROJECT_ID}/image"

    # Encode image to base64
    image_base64 = encode_image_to_base64(image_path)

    # Request payload
    payload = {
        "timestamp": int(datetime.now(timezone.utc).timestamp() * 1000),
        "label_key": LABEL_KEY,
        "image_name": os.path.basename(image_path),
        "image_base64": image_base64
    }

    try:
        response = requests.post(url, json=payload, params={"token": TOKEN})
        response.raise_for_status()
        print("[Info] Send successful")
        print(response.json())
        return True
    except requests.exceptions.HTTPError as e:
        print(f"[Error] HTTP {e.response.status_code}")
        print(e.response.text)
        return False
    except Exception as e:
        print(f"[Error] {e}")
        return False

def cleanup_image(image_path):
    """Delete sent image file (to save disk space)"""
    try:
        if os.path.exists(image_path):
            os.remove(image_path)
            print(f"[Info] Cleaned up: {image_path}")
    except Exception as e:
        print(f"[Warning] Failed to delete {image_path}: {e}")

def main():
    """Main process"""
    # Capture image with USB camera
    if not capture_image():
        print("[Error] Failed to capture image")
        return

    # Send to Miniviz
    success = send_image_to_miniviz(IMAGE_PATH)

    # Delete image file only on success (to save disk space)
    if success:
        cleanup_image(IMAGE_PATH)

if __name__ == "__main__":
    print("Starting miniviz image send test (press Ctrl+C to stop)")
    try:
        while True:
            main()
            time.sleep(SEND_INTERVAL)
    except KeyboardInterrupt:
        print("\n[Info] Stopped by user")

画像をデータベースで表示​

データベースメニューからデータを確認します。 送信されたデータはデータベースに保存されます。 ※ここに表示されない場合はデータ送信が失敗しています。再度デバイス側のログなどを確認してください。※

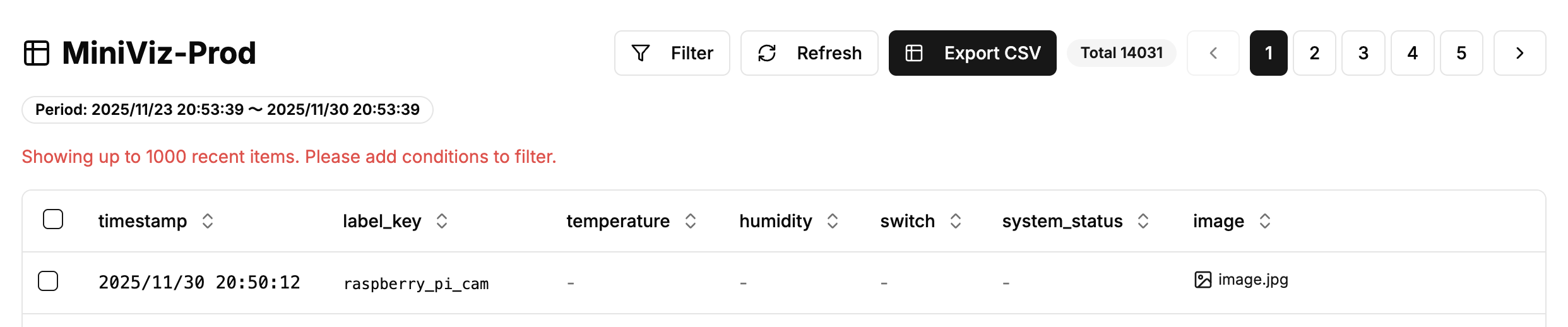

データの確認(データベース)

画像をVisualizeで表示​

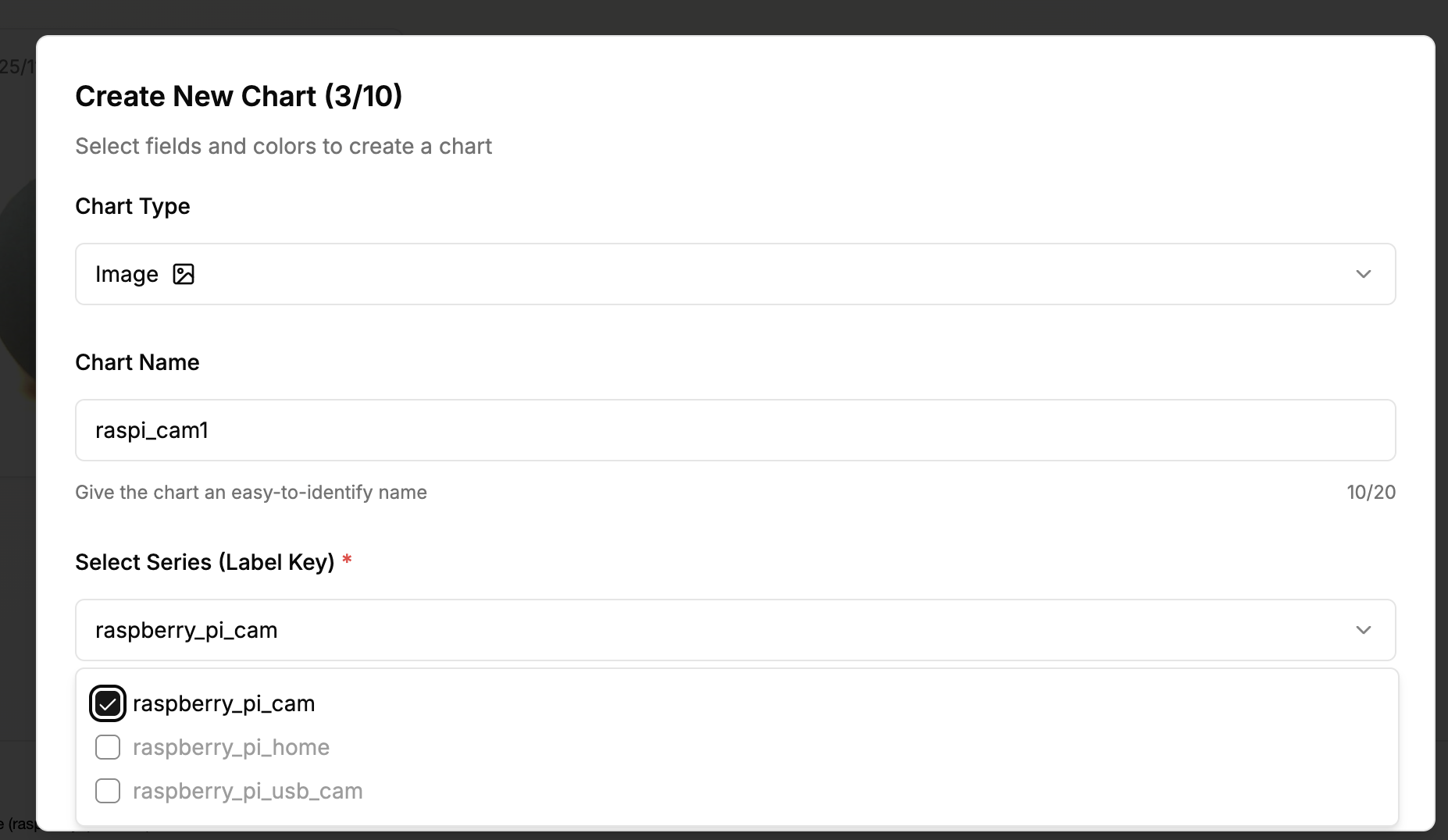

Visualizeメニューからグラフを作成します。 グラフの種類やデータの表示形式などを設定できます。

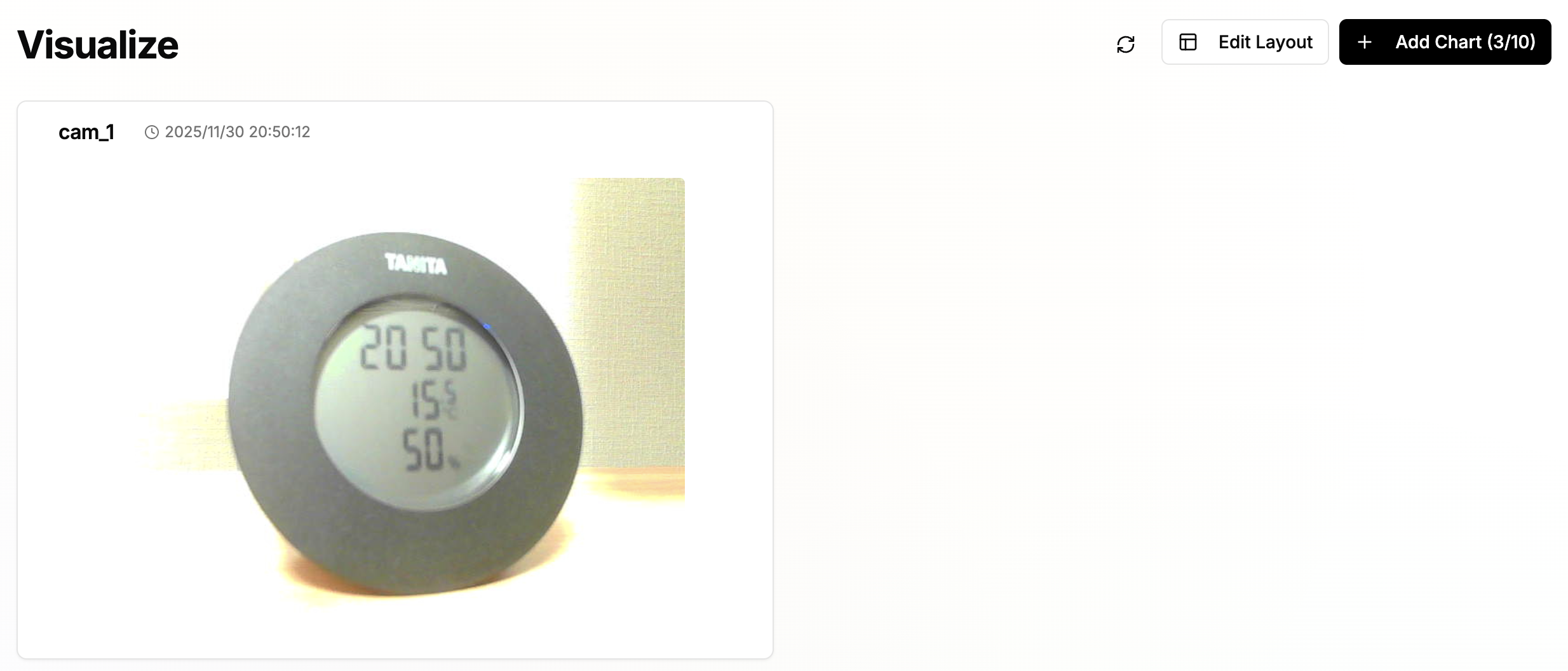

画像のVisualize

画像のVisualize
